01 Introduzione Con il rapido sviluppo di nuovi veicoli energetici e della tecnologia dei superconduttori ad alta-temperatura, le tecnologie di connessione leggere, ad alta conduttività e altamente affidabili sono diventate questioni chiave nel campo della produzione. L'alluminio e il rame sono ampiamente utilizzati nelle batterie di potenza, nei sistemi di azionamento elettrico, nelle connessioni con sbarre collettrici e nei dispositivi superconduttori grazie alla loro eccellente conduttività elettrica, bassa densità e buona resistenza alla corrosione. Tuttavia, i giunti alluminio-alluminio, rame-rame e alluminio-rame spesso affrontano problemi come un eccessivo apporto di calore, la formazione di composti intermetallici, l'ammorbidimento dei giunti e la deformazione della saldatura durante i processi di saldatura per fusione convenzionali, limitando seriamente le loro applicazioni ingegneristiche. La saldatura a ultrasuoni, come una tipica tecnologia di giunzione-allo stato solido, consente di ottenere il legame metallurgico dei materiali attraverso vibrazioni meccaniche ad alta-frequenza e attrito dell'interfaccia, offrendo vantaggi come basso apporto di calore, tempi di saldatura brevi e reazioni interfacciali controllabili. Negli ultimi anni ha ricevuto ampia attenzione nei campi dei veicoli elettrici e dell’ingegneria dei superconduttori. Soprattutto nelle connessioni con linguette di batterie, nella saldatura di metalli diversi tra alluminio-rame e nella produzione di sbarre collettrici ad alta-conduttività, la saldatura a ultrasuoni dimostra prestazioni complete superiori ai metodi di saldatura tradizionali. In questo contesto, questo documento esamina sistematicamente i progressi della ricerca sulla tecnologia di saldatura a ultrasuoni di alluminio e rame nei veicoli elettrici e nelle applicazioni superconduttrici, riassume i suoi meccanismi di saldatura, l'evoluzione dei processi e le attuali applicazioni ingegneristiche, fornendo così un riferimento teorico per la successiva ottimizzazione dei processi e lo sviluppo tecnologico.
02 Caratteristiche della saldatura ad ultrasuoni
La saldatura a ultrasuoni utilizza principalmente due configurazioni tipiche: il sistema di pressione a cuneo-e il sistema di azionamento laterale-(Figura 1). Entrambi sono simili nel meccanismo di vibrazione ma differiscono nella forma strutturale, nel livello di ampiezza, nella forza di bloccaggio e nei materiali applicabili. Il sistema di pressione a cuneo- è caratterizzato da un'ampiezza ridotta e da un'elevata forza di serraggio, trasferendo l'energia ultrasonica direttamente al pezzo in lavorazione attraverso la combinazione di vibrazione longitudinale e vibrazione trasversale sulla punta di saldatura, adatto per materiali più spessi o più rigidi. Il sistema di azionamento laterale- offre i vantaggi di un'ampiezza elevata, una forza di serraggio ridotta e parametri misurabili con precisione, rendendolo più adatto per il collegamento di fili sottili, lamine e fogli sottili e quindi ampiamente utilizzato in campi come le batterie agli ioni di litio- e i nastri superconduttori. Su questa base, i parametri di saldatura ad ultrasuoni possono essere suddivisi in parametri di processo e parametri del materiale, dove l'energia di saldatura, il tempo, la forza di serraggio e l'ampiezza delle vibrazioni sono i fattori chiave che determinano la qualità della saldatura. Durante la saldatura, è necessario abbinare ragionevolmente la forza di serraggio e l'ampiezza delle vibrazioni garantendo al tempo stesso un contatto sufficiente, per evitare slittamenti dovuti a forza di serraggio insufficiente o eccessivo assottigliamento del materiale a causa di una forza eccessiva.

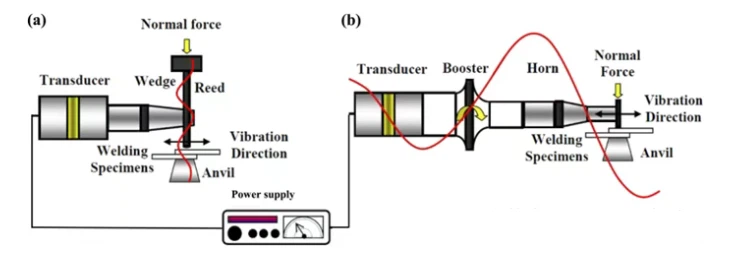

La Figura 1 illustra un sistema di saldatura a ultrasuoni che utilizza una modalità di vibrazione trasversale, comprendente (a) un sistema di molle a cuneo e (b) un sistema di azionamento trasversale[1] 2.
2 Requisiti elettrici, termici e meccanici della saldatura a ultrasuoni Come tipico processo di giunzione-allo stato solido, la saldatura a ultrasuoni dei metalli offre vantaggi in termini di compatibilità elettrica, termica e dei materiali, particolarmente adatta per unire materiali ad alta conduttività termica ed elettrica. Gli studi hanno dimostrato che, rispetto alla saldatura a punti a resistenza, la saldatura ad ultrasuoni riduce il consumo di energia nella preparazione dei giunti in lega di alluminio, ottenendo resistenze di contatto elettriche e termiche estremamente basse, con tempi di saldatura solo a livello transitorio, dimostrando eccellenti prestazioni di efficienza energetica e gestione termica. Nelle applicazioni magnetiche e superconduttrici a bassa-temperatura (come i nastri REBCO CC), le prestazioni dei giunti dipendono fortemente dalla conduttività termica, dall'adattamento del coefficiente di dilatazione termica e dalla stabilità meccanica. Poiché la saldatura a ultrasuoni non utilizza metalli d'apporto, evita efficacemente deformazioni residue, fessurazioni o delaminazione dell'interfaccia causate dalla mancata corrispondenza dell'espansione termica, riducendo così i rischi di tempra e prolungando la durata di servizio. Allo stesso tempo, i giunti prodotti dal processo di saldatura a ultrasuoni hanno una buona stabilità termica, utile per mantenere l'integrità strutturale durante i processi di trasporto di corrente. Dal punto di vista dei materiali e della metallurgia, la saldatura a ultrasuoni come processo allo stato solido- può ottenere un'unione affidabile di metalli diversi, ha bassi requisiti per le condizioni della superficie, elevata adattabilità, può unire materiali con grandi differenze nei punti di fusione e riduce il rischio di corrosione. I giunti prodotti da questo processo mostrano una deformazione minima e un'elevata qualità di saldatura, adatti per piastre spesse, piastre sottili e lamine ultra-sottili, dimostrando una buona sostenibilità e prospettive di applicazione ingegneristica in campi di giunzione di precisione come batterie agli ioni di litio-e nastri superconduttori.
3.1 Sfide nell'ottimizzazione della saldatura Nelle applicazioni di saldatura a ultrasuoni di alluminio, rame e materiali diversi, il raggiungimento di giunti uniformi e di alta-qualità deve ancora affrontare molteplici sfide. Sebbene sia stato dimostrato che la maggior parte delle leghe di alluminio (come le serie 5xxx e 6xxx) hanno una buona saldabilità a ultrasuoni, alcune leghe soffrono ancora di problemi come l'adesione della punta di saldatura, una grave deformazione e finestre di processo ristrette, rendendo l'ottimizzazione dei parametri fortemente dipendente dalle caratteristiche del materiale. La qualità della saldatura è estremamente sensibile ai parametri di processo, tra cui l'energia di saldatura, il tempo, l'ampiezza delle vibrazioni e la pressione di bloccaggio sono i fattori dominanti e la loro interazione aumenta ulteriormente la complessità del processo. Sebbene il disegno sperimentale tradizionale-fattoriale completo possa ottenere una grande quantità di dati, è costoso e statisticamente inefficiente; al contrario, è stato dimostrato che l'analisi della varianza (ANOVA) identifica efficacemente i parametri chiave e le loro interazioni con un minor numero di esperimenti, fornendo una base affidabile per massimizzare la forza della saldatura e controllare la coerenza. Tuttavia, l’applicazione dei metodi statistici in ambito industriale è ancora limitata dalla difficoltà di interpretazione dei dati.
Da un punto di vista meccanicistico, lo stress interfacciale dinamico generato durante la saldatura ad ultrasuoni può schiacciare la pellicola di ossido e favorire il legame metallurgico. Un apporto di calore insufficiente o eccessivo può facilmente portare a una sotto-saldatura o a una sovra-saldatura, con conseguente frattura dell'interfaccia o degrado delle prestazioni. Gli studi hanno dimostrato che una corrispondenza ragionevole tra tempo di saldatura e ampiezza delle vibrazioni può formare una struttura centrale di saldatura ottimale, mentre strategie avanzate come il controllo della curva di ampiezza migliorano la resistenza della saldatura e la stabilità di giunti Al-Cu diversi regolando l'energia immessa in più fasi. Inoltre, anche parametri strutturali come la posizione delle piastre sottili nelle strutture multi-strato, la struttura superficiale della punta e dell'incudine di saldatura e lo spazio iniziale hanno un impatto significativo sulla qualità della saldatura, soprattutto in applicazioni altamente sensibili come i nastri superconduttori, dove la mancata corrispondenza dei parametri può portare a una maggiore resistenza o a danni allo strato funzionale. Nel complesso, la sfida principale dell'ottimizzazione della saldatura a ultrasuoni risiede nel raggiungimento di un miglioramento sinergico dell'adattabilità dei materiali, delle prestazioni dei giunti e della stabilità del processo in condizioni multi-parametriche fortemente accoppiate, che richiede una progettazione sistematica che combini la comprensione meccanicistica e metodi di ottimizzazione statistica con costi sperimentali minimi.
3.2 Sfide nei materiali e nella metallurgia Nel processo di saldatura a ultrasuoni di alluminio, rame e materiali diversi, l'influenza dei fattori materiali e metallurgici sulle prestazioni del giunto è particolarmente complessa. Il comportamento alla corrosione è uno dei problemi chiave che limitano l’affidabilità di servizio del giunto. La corrosione atmosferica, la corrosione da sfregamento e la corrosione galvanica degradano l'interfaccia di contatto metallo-a-metallo, aumentando la resistenza e riducendo la stabilità a lungo-termine delle batterie e dei giunti REBCO CC. Il comportamento all'ossidazione dei diversi materiali varia: lo strato di ossido sulla superficie dell'alluminio si forma rapidamente ed è relativamente sottile, mentre lo strato di ossido di rame ha una struttura più complessa, possedendo proprietà sia conduttive che isolanti, rendendo difficile il controllo metallurgico dell'interfaccia del materiale dissimile. Nella saldatura a ultrasuoni Al-Cu, lo strato di diffusione interfacciale è solitamente costituito da fasi nanocristalline, amorfe e dislocazioni ad alta-densità. Questa struttura ha origine da una grave deformazione plastica e dall'interdiffusione atomica indotta dalla vibrazione ultrasonica, che è vantaggiosa per l'incastro meccanico e il legame metallurgico, ma può anche promuovere la formazione di composti intermetallici fragili (IMC). A causa dell'elevata affinità chimica tra Al e Cu, quando la temperatura o la deformazione al taglio supera le condizioni critiche, si formano facilmente IMC come Al₂Cu, portando ad una diminuzione delle proprietà meccaniche del giunto e ad un aumento della resistenza, soprattutto quando lo spessore dello strato IMC supera circa 2 µm, i suoi effetti negativi diventano più significativi.

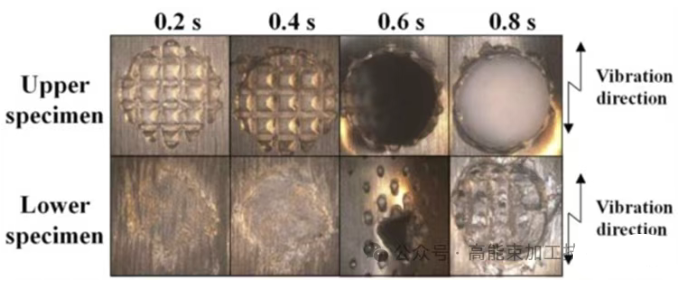

Come mostrato nella Figura 2, con l'aumento del tempo e dell'energia di saldatura, l'effetto di rientranza della testa di saldatura e dell'incudine aumenta e nella zona di saldatura compaiono rientranze superficiali e assottigliamenti della sezione trasversale, che riflettono il flusso di plastica e la riorganizzazione del materiale durante il processo di saldatura. L'ondulazione all'interfaccia aumenta con l'aumentare del tempo di saldatura, il che non solo accorcia il percorso di propagazione della cricca ma cambia anche la modalità di frattura, trasformandosi gradualmente da frattura interfacciale a frattura pull-out o mista, influenzando così il carico di rottura del giunto. Per la saldatura di materiali dissimili, la differenza di durezza del materiale amplifica questa asimmetria di deformazione; il materiale più morbido è più incline alla ricristallizzazione dinamica e all'affinamento del grano, con conseguente distribuzione non uniforme della durezza nella zona di saldatura.
3.3 Sfide di accoppiamento elettromeccanico In applicazioni come i pacchi batteria dei veicoli elettrici e i nastri superconduttori REBCO CC, i giunti saldati a ultrasuoni non solo devono soddisfare i requisiti di connessione meccanica, ma devono anche possedere una resistenza di contatto elettrico bassa e stabile per evitare l'accumulo di riscaldamento Joule, lo squilibrio elettrico e i conseguenti problemi di sicurezza come sovraccarico, sovra-scarica e persino instabilità termica. La ricerca mostra che la struttura del giunto e la configurazione del materiale influenzano la resistenza e il comportamento termico: nei giunti multistrato Cu-Al, i materiali più morbidi sul lato della testa di saldatura sono più soggetti a deformazione e assottigliamento, degradando così le prestazioni elettriche del giunto; al contrario, posizionare uno strato di Cu più spesso o più duro sul lato dell'incudine può ridurre i difetti interfacciali e diminuire la resistenza del giunto. Gli attuali esperimenti di carico a impulsi mostrano inoltre che i giunti Al-Cu, a causa della maggiore resistenza interfacciale, subiscono un maggiore aumento di temperatura nelle stesse condizioni attuali rispetto ai giunti Cu-Cu, evidenziando l'effetto vincolante dell'accoppiamento elettro-termico-strutturale sull'affidabilità del giunto. Come mostrato nella Figura 3, rispetto ai tradizionali giunti brasati, i giunti saldati a ultrasuoni riducono il numero di strati di materiale e di interfacce nel percorso della corrente formando una connessione diretta allo stato solido- tra gli strati di rame, riducendo così la resistenza di contatto complessiva; tuttavia, la loro interfaccia è solitamente costituita da regioni sia legate (P1) che non legate (P2) e le prestazioni elettriche sono altamente sensibili all'effettiva area di collegamento. Per migliorare ulteriormente la stabilità del giunto in forti campi magnetici e ambienti criogenici, è stato proposto un metodo di saldatura composita a brasatura-a ultrasuoni. Questo metodo migliora la continuità del contatto elettrico, riduce la resistenza del giunto e migliora la stabilità meccanica e la resistenza alla flessione consentendo alla saldatura di penetrare nelle regioni non legate. Nel complesso, i risultati mostrati nella figura dimostrano intuitivamente una stretta correlazione tra la struttura dell'interfaccia congiunta, l'area conduttiva effettiva e il comportamento di accoppiamento elettromeccanico. La progettazione razionale della configurazione del giunto saldato a ultrasuoni e del suo processo ibrido è fondamentale per ottenere connessioni elettriche altamente affidabili.
04 Conclusione Nel complesso, la saldatura a ultrasuoni dimostra vantaggi tecnici significativi nella giunzione di alluminio e rame, rendendola particolarmente adatta per veicoli elettrici e applicazioni superconduttrici che richiedono conduttività elettrica e integrità strutturale estremamente elevate. La ricerca esistente ha rivelato sistematicamente il suo meccanismo di collegamento dell'interfaccia e ha ottenuto importanti progressi nell'ottimizzazione dei parametri di processo e nelle applicazioni ingegneristiche. Tuttavia, la ricerca su strutture multistrato complesse, sull'affidabilità di servizio a lungo-termine di materiali diversi e sulla modellazione numerica del processo di saldatura rimane relativamente limitata. La ricerca futura dovrebbe concentrarsi ulteriormente sull'analisi dei meccanismi multi-scala, sul controllo perfezionato della finestra del processo e sull'applicazione sinergica della saldatura a ultrasuoni con altre tecnologie di giunzione avanzate per promuovere lo sviluppo approfondito e l'applicazione ingegneristica di questa tecnologia nella produzione di fascia alta-.
