Con lo sviluppo della scienza e della tecnologia, i prodotti elettronici, elettrici e digitali stanno diventando sempre più sofisticati e popolari in tutto il mondo. I prodotti coperti da questo campo contengono tutti i componenti che possono comportare il processo di saldatura, dai componenti principali delScheda PCBper i componenti in cristallo, la maggior parte della saldatura deve essere eseguita a una temperatura inferiore a 300 gradi. Attualmente, i metalli d'apporto in leghe a base di stagno vengono utilizzati nell'industria elettronica per l'imballaggio a livello di chip (imballaggio IC) e l'assemblaggio a livello di scheda per completare l'imballaggio dei dispositivi e l'assemblaggio delle schede. Ad esempio, la pasta saldante viene utilizzata per fissare i chip direttamente al substrato durante il processo di flip chip, mentre la pasta saldante viene utilizzata per saldare i componenti ai circuiti stampati nella produzione di assemblaggi elettronici.
Il processo di saldatura comprende la saldatura di picco e la saldatura a riflusso. La saldatura di picco prevede l'uso del flusso circolante di stagno fuso sulla superficie del picco e il PCB dotato di componenti a contatto con la superficie di saldatura completa il processo di saldatura; La saldatura a rifusione è la pasta saldante o le piazzole saldanti preformate posizionate in anticipo tra le piazzole PCB, riscaldate attraverso la pasta saldante o le piazzole saldanti che fondono i componenti collegati al PCB.
Saldatura laserè un metodo di saldatura che utilizza un laser come fonte di calore e scioglie lo stagno per far aderire perfettamente le parti saldate. Rispetto al processo di saldatura tradizionale, questo metodo ha una velocità di riscaldamento elevata, un apporto di calore ridotto e un impatto termico; la posizione di saldatura può essere controllata con precisione; automazione del processo di saldatura; il volume della saldatura può essere controllato con precisione, buona consistenza dei giunti saldati; l'impatto dei volatili sull'operatore durante il processo di saldatura può essere notevolmente ridotto; riscaldamento senza contatto; adatto alla saldatura di parti strutturali complesse.
La saldatura laser utilizza la fonte di calore del laser come corpo principale e ottiene l'effetto del processo di convezione, conduzione e rinforzo attraverso il riempimento, la fusione e la solidificazione della saldatura. Lo stato del materiale di stagno può essere riassunto come riempimento di filo di stagno, riempimento di pasta di stagno, riempimento di palline di stagno in tre forme principali.

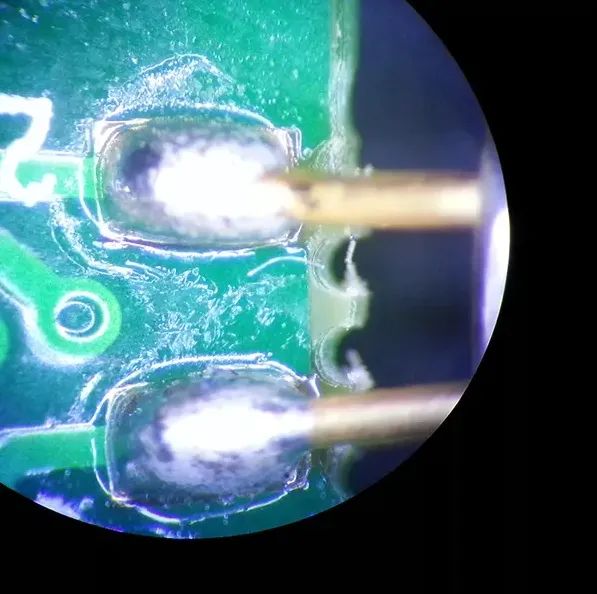

Applicazione del filo saldante laser nella saldatura laser
La saldatura laser a filo è la forma principale di saldatura laser. Il meccanismo di alimentazione del filo viene utilizzato insieme alla tavola automatica per realizzare la saldatura automatica con alimentazione del filo e la saldatura con emissione di luce attraverso il controllo modulare. È caratterizzato da una struttura compatta e da un funzionamento singolo. Rispetto a molti altri metodi di saldatura, presenta gli ovvi vantaggi del bloccaggio una tantum del materiale, del completamento automatico della saldatura e di un'ampia applicabilità.
Le principali aree di applicazione sono i circuiti stampati, i componenti ottici, i componenti acustici, i componenti di refrigerazione dei semiconduttori e la saldatura di altri componenti elettronici.
Applicazione della pasta saldante laser nella saldatura laser
La saldatura laser con pasta saldante viene generalmente utilizzata per il rinforzo o la pre-stagnatura delle parti. Ad esempio, l'angolo della copertura dello schermo è rinforzato dalla pasta saldante che si scioglie ad alte temperature e i contatti della testina magnetica vengono fusi mediante stagnatura; è adatto anche alla saldatura per conduzione di circuiti, ed è molto efficace per la saldatura di circuiti stampati flessibili come i porta antenne in plastica. Poiché non esiste un circuito complesso, la saldatura con pasta saldante spesso ottiene buoni risultati. Per piccoli pezzi di precisione, la saldatura con pasta saldante può realizzare pienamente i suoi vantaggi. A causa della buona uniformità di riscaldamento della pasta saldante, il diametro equivalente è relativamente piccolo e la piccola quantità di stagno può essere controllata con precisione da apparecchiature di erogazione di precisione, la pasta saldante non è facile da schizzare, per ottenere buoni risultati di saldatura. A causa dell'elevata concentrazione di energia laser, il riscaldamento irregolare della pasta saldante può facilmente provocare spruzzi, gli schizzi di perle di stagno possono facilmente causare un cortocircuito, quindi la qualità della pasta saldante è molto elevata, è possibile utilizzare l'antispruzzo pasta saldante per evitare schizzi. L'attuale applicazione della saldatura con pasta saldante laser è stata molto ampia ed è stata utilizzata con successo in moduli di telecamere, motori a bobina mobile VCM, CCM, FPC e campi di saldatura elettronica di precisione, come connettori, antenne, sensori, induttori, testine di dischi rigidi , altoparlanti, altoparlanti, componenti di comunicazione ottica, componenti termici, componenti fotosensibili.
Applicazione delle sfere di saldatura laser nella saldatura laser
La saldatura con sfera di saldatura laser è un metodo di saldatura in cui una sfera di saldatura viene inserita in una porta della sfera di saldatura, riscaldata e fusa da un laser, quindi cade sul tampone e si bagna con il tampone. La sfera saldante è una piccola particella non dispersa di stagno puro. Non schizzerà dopo lo scioglimento mediante riscaldamento laser. Dopo l'indurimento il tampone risulta pieno e liscio e non è necessario alcun processo aggiuntivo come la successiva pulizia o trattamento superficiale. Con questo metodo di saldatura si possono ottenere buoni risultati di saldatura.
Difficoltà nell'applicazione della tecnologia di saldatura laser
La saldatura ad onda, la saldatura a rifusione, la saldatura manuale con saldatore e la saldatura tradizionale possono gradualmente sostituire i problemi del processo di saldatura, ma l'attuale tecnologia di saldatura laser non è applicabile alla saldatura patch (principalmente saldatura a rifusione). A causa di alcune caratteristiche del laser stesso, anche il processo di saldatura laser è più complesso e può essere riassunto come segue.
(1) per saldature fini di precisione, difficoltà di posizionamento e bloccaggio del pezzo, campioni di saldatura e difficoltà di produzione di massa;
(2) l'elevata densità di energia del laser provoca facilmente danni al pezzo in lavorazione, in particolare la saldatura di schede PCB, substrati e metalli incorporati nella struttura dei poveri è facile bruciare la scheda, il tasso di campioni difettosi è elevato, il costo è elevato, i clienti non può accettare;
(3) L'energia altamente concentrata del laser porta facilmente a schizzi di pasta saldante, nella scheda PCB la saldatura provoca molto facilmente un cortocircuito che porta allo scarto del prodotto;
(4) Per la classe dei fili teneri, la coerenza del posizionamento del serraggio è scarsa e la pienezza e l'aspetto del campione di saldatura presentano differenze maggiori;
La saldatura di precisione di solito richiede l'alimentazione di stagno di riempimento, un diametro del filo inferiore a 0,4 mm è difficile da alimentare automaticamente.
Panoramica delle esigenze del mercato della saldatura laser
La saldatura laser è stata sviluppata a vari livelli in patria e all'estero. Anche se dopo anni di sviluppo non si registra un grande salto di qualità e di espansione delle applicazioni, va detto che questo è un punto debole delle applicazioni di saldatura. Tuttavia, la domanda del mercato è in continua evoluzione, non solo è aumentato il numero verticale, ma anche le aree di applicazione orizzontali si stanno espandendo ai prodotti elettronici digitali relativi a parti e componenti delle esigenze della tecnologia di saldatura. Copre iltecnologia di saldaturadomanda di parti in altri settori, tra cui elettronica automobilistica, componenti ottici, componenti acustici, dispositivi di refrigerazione a semiconduttori, prodotti per la sicurezza, illuminazione a LED, plug-in di precisione e componenti di archiviazione su disco. Per quanto riguarda i clienti, la domanda complessiva di prodotti per la saldatura Apple è pari a quella di altri prodotti.
Conclusione
Poiché la tecnologia di saldatura laser presenta gli ineguagliabili vantaggi della saldatura tradizionale, sarà utilizzata più ampiamente nel campo dell'Internet elettronica, con un grande potenziale di mercato.
