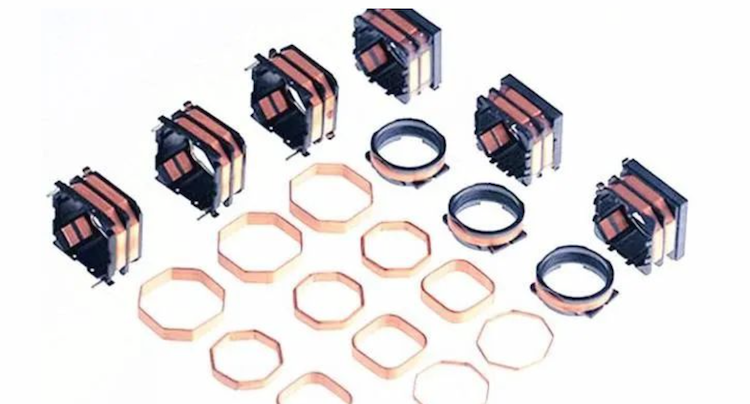

Motore a bobina mobile(VCM) appartiene al motore DC lineare, con dimensioni compatte, struttura semplice e altre caratteristiche, diventano i prodotti più tradizionali delle fotocamere terminali mobili, il suo principio di funzionamento è la spinta elettromagnetica generata dalla bobina energizzata sotto l'azione del campo magnetico permanente e la forza di reazione generata dalla deformazione delle ance anteriore e posteriore interagiscono per formare una forza combinata per guidare il gruppo di lenti avanti e indietro per muoversi, per svolgere il ruolo di messa a fuoco, per raggiungere lo scopo della nitidezza dell'immagine. Il principio di funzionamento del motore a bobina mobile era originariamente utilizzato per produrre il suono di vibrazione dell'altoparlante, quindi è chiamato motore a bobina mobile.
Applicazioni industriali per motori a bobina mobile
L'industria a monte del motore a bobina mobile è principalmente costituita da canne, magneti, bobine e altri materiali di base e industria di produzione di accessori, l'industria a valle per smartphone, notebook/tablet PC, sistemi di telecamere di sicurezza/conferenza, elettronica per auto, droni aerei e altre industrie di produzione di apparecchiature elettroniche . Tra i motori a bobina mobile nel mercato dell'industria a valle, smartphone, tablet PC e altre applicazioni sono particolarmente significativi.
Secondo i dati delle ricerche di mercato, la catena industriale cinese degli smartphone si sta sviluppando ad alta velocità, gli smartphone domestici stanno aumentando la loro quota di mercato nel mondo e la Cina è diventata la più grande base di produzione e produzione di telefoni cellulari al mondo, che offre un enorme spazio per lo sviluppo delle imprese VCM nazionali. Per l'intero anno 2021, la spedizione di smartphone è stata di 343 milioni, una crescita anno su anno del 15,9%, che ha rappresentato il 97,7% delle spedizioni di telefoni cellulari nello stesso periodo.
Attualmente, l'industria globale del VCM mostra un modello di oligopolio, distribuito principalmente in Giappone, Corea del Sud, Cina e altre regioni. Tra questi, le società giapponesi TDK, Alps (ALPS) e Sanmei (Mitsumi) occupano oltre il 40 percento della quota di mercato globale dei motori a bobina mobile e padroneggiano la tecnologia avanzata e le capacità di produzione, Haosawa Electronics, SEMCO, Jahwa e altri cinesi e le società sudcoreane sono seguite.
E nel campo della produzione di moduli per fotocamere per telefoni cellulari, sia il risparmio sui costi che la soddisfazione dell'attuale domanda di alta precisione del mercato per il processo di saldatura di precisione per fotocamere per telefoni cellulari, sono stati i principali produttori di elettronica per fotocamere a scegliere.
Processo di saldatura laser per telecamera VCM
Per la saldatura laser dei moduli della telecamera e dei motori delle bobine vocali nel modulo, i materiali di saldatura sono principalmente pasta saldante speciale per saldatura laser (saldatura laser con pasta saldante a punti) e sfere saldanti senza piombo (saldatura laser a spruzzo), di cui la scelta della pasta saldante è particolarmente importante ed è necessaria una speciale pasta per saldatura laser.
Se si utilizza una normale pasta per saldatura, si verificheranno esplosioni di stagno, schizzi di cordone di saldatura e altri difetti, che influiranno seriamente sulle prestazioni della saldatura laser. L'attuale fotocamera del telefono cellulare da saldare nella posizione riservata è molto piccola, abbastanza piccola da riservare solo {{0}}.59 mm di spazio per saldatura, o anche più piccola. La saldatura con telecamera si è ora evoluta dalla saldatura manuale alla saldatura laser. La pasta saldante speciale per saldatura laser, grazie all'uso di uno speciale materiale per pasta saldante antispruzzo, può garantire che la pasta saldante nel processo di saldatura rapida laser non schizzi (fino a 0,3 secondi) e possa essere agglomerata istantaneamente per completare il processo di saldatura laser.
Saldatrice laser nel processo di saldatura del telefono cellularela fotocamera non richiede il contatto dell'utensile, per evitare danni alla superficie del dispositivo causati dal contatto dell'utensile con la superficie del dispositivo, la precisione di elaborazione è maggiore. È un nuovo tipo di packaging microelettronico e tecnologia di interconnessione, che può essere perfettamente applicato all'elaborazione delle fotocamere anti-vibrazione dei telefoni cellulari. Pertanto, la saldatrice laser ha una prospettiva di applicazione molto ampia nella produzione di dispositivi di base per fotocamere per telefoni cellulari.
Ad esempio, il modulo della fotocamera del telefono cellulare nel processo di saldatura laser della staffa, una staffa della fotocamera dello smartphone ha solo le dimensioni di un copriunghia, ma ci sono una varietà di parti e composizioni di componenti e il materiale delle parti è molto sottile e leggero , che porta una grande sfida al processo di saldatura, i rivetti tradizionali, l'incollaggio e così via non è stato in grado di soddisfare le esigenze di saldatura.
Il processo di saldatura laser mette a fuoco con precisione e saldarapidamente con un raggio ad alta energia, con conseguenti cordoni di saldatura perfettamente piatti, saldature robuste, conduttività elettrica complessiva migliorata e nessun danno ad altri pezzi circostanti.
