01 Introduzione al documento
I film sottili ottici (rivestimenti o reticoli a strato singolo/multi-) sono ampiamente utilizzati nei display, nei sistemi laser, nei dispositivi medici e nel settore aerospaziale. Le tecniche di mode{2}}locking e di amplificazione degli impulsi chirped (CPA) che guidano i laser ultraveloci a picosecondi/femtosecondi, sebbene espandano applicazioni come la lavorazione dei materiali a causa dell'elevata potenza di picco, causano anche danni indotti dal laser a causa di interazioni non-fotoniche termiche-elettroni (assorbimento multifotone, ionizzazione a valanga, ecc.), diventando un importante fattore limitante per la durata dei componenti ottici. I reticoli a pellicola metallica, con la loro ampia riflettività, sono cruciali in scenari come la compressione degli impulsi laser CPA, ma la ricerca esistente non ha studiato a fondo la relazione tra la durata dell'impulso (in particolare i dettagli vicino alla soglia minima di danno), gli impulsi multipli e la soglia di danno, né ha considerato adeguatamente la variazione temporale degli effetti del campo elettrico locale e delle proprietà ottiche. Pertanto, questo studio, attraverso calcoli teorici ed esperimenti, indaga i meccanismi di danneggiamento dei reticoli in pellicola di alluminio (AMG) sotto irradiazione laser di picosecondi da 2-15 ps, definendo la soglia di danno come la fluenza laser minima che induce cambiamenti morfologici permanenti, mentre l'effetto cumulativo si riferisce ai cambiamenti graduali nelle proprietà termiche, meccaniche o elettroniche del materiale causate da esposizioni ripetute.
02 Panoramica del testo completo
Questo studio si concentra sull'AMG, analizzando sistematicamente la durata degli impulsi dei laser a picosecondi e gli effetti di danno cumulativo di più impulsi: in primo luogo, viene utilizzata un'analisi rigorosa delle onde -accoppiate (RCWA) per simulare la distribuzione del campo elettrico locale, identificando gli angoli delle creste del reticolo come le aree più vulnerabili; quindi, il modello a due-temperature (TTM) caratterizza la dinamica ultraveloce di elettroni e reticoli, combinata con parametri dell'alluminio come il calore latente di fusione, per prevedere le soglie di danno a impulso singolo e multiimpulso; sperimentalmente, una piattaforma con un sistema di imaging in tempo reale viene impostata per misurare le soglie di danno utilizzando laser a larghezza di impulso regolabile da 2{14}}15 ps, trovando la soglia di danno AMG più bassa a 10 ps (valore sperimentale 0,0705 J/cm²), mentre utilizzando una frequenza di ripetizione di 1 kHz per esperimenti di irradiazione di 10-1000 impulsi, si osserva che la soglia di danno diminuisce progressivamente con l'aumento del numero di impulsi (calo a 0,0346 J/cm² a 1000 impulsi) e la morfologia del danno (ablazione, schizzi, ecc.) peggiora con gli impulsi cumulativi. Il nucleo dello studio è stabilire una relazione quantitativa tra i parametri dell'impulso (larghezza dell'impulso, numero) e il danno AMG, fornendo supporto teorico e sperimentale per lo sviluppo di rivestimenti ottici resistenti al laser.
03 Analisi grafica

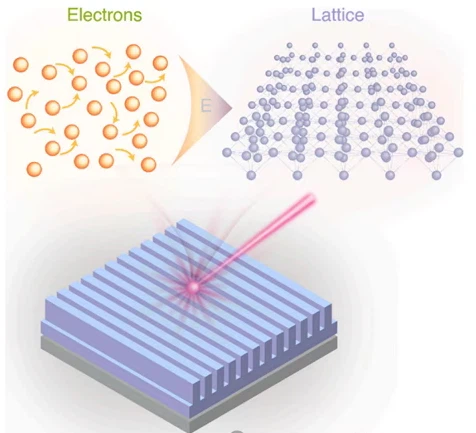

La Figura 1 mostra in modo intuitivo il processo di trasferimento di energia fondamentale dell'interazione tra il laser a picosecondi e il reticolo in pellicola di alluminio (AMG). Come mostrato, quando il laser ultraveloce incidente, gli elettroni liberi nel metallo prima assorbono rapidamente l'energia dei fotoni e vengono eccitati, formando un sistema elettronico ad alta-temperatura; successivamente, gli elettroni eccitati trasferiscono energia al reticolo passo dopo passo attraverso i processi di accoppiamento elettrone-fonone e diffusione fonone-fonone, causando infine cambiamenti nella temperatura del reticolo. Questo processo rompe l'equilibrio termico tra gli elettroni e il reticolo ed è la fonte di energia fondamentale del danno indotto dal laser-, fornendo la struttura fisica per la successiva creazione del modello a due-temperature (TTM).

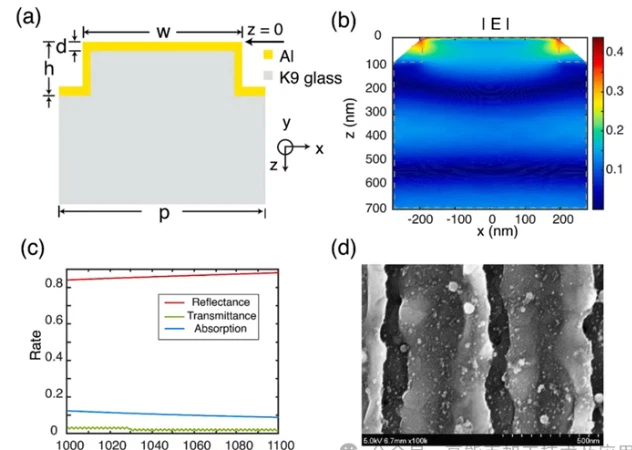

La Figura 2, basata su una rigorosa analisi delle onde-accoppiate (RCWA), mostra che a una lunghezza d'onda di 1030 nm, l'intensità del campo elettrico è maggiore agli angoli della cresta del reticolo, formando "punti caldi" che rivelano i probabili punti di inizio del danno. Gli spettri di trasmissione, riflessione e assorbimento dell'AMG indicano che l'aumento del periodo del reticolo migliora l'assorbimento di energia a diverse lunghezze d'onda, aumentando il rischio di danni materiali. Le immagini SEM mostrano evidenti danni agli angoli della cresta dell'AMG, coerenti con le posizioni dei "punti caldi" del campo elettrico, convalidando l'accuratezza delle simulazioni RCWA.

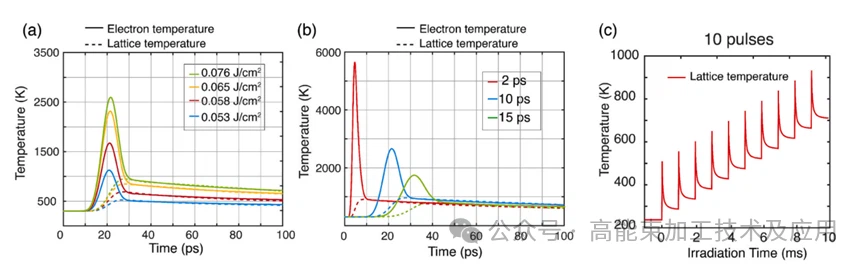

La Figura 3 quantifica l'evoluzione delle temperature degli elettroni e del reticolo in AMG sotto esposizione laser a picosecondi utilizzando un modello a due-temperature: con una larghezza di impulso di 10 ps, quando la densità di energia del laser raggiunge 0,076 J/cm², la temperatura del reticolo sale fino al punto di fusione dell'alluminio (933 K), che rappresenta la soglia di danno simulata a singolo-impulso per 10 ps; a una densità di energia fissa, la temperatura di picco degli elettroni per un impulso breve di 2 ps è molto più elevata di quella per un impulso lungo di 15 ps (poiché impulsi più brevi depositano energia più rapidamente e concentrano l'energia degli elettroni); con una larghezza di impulso di 10 ps con una frequenza di ripetizione di 1 kHz, la soglia di danno dopo 10 impulsi scende a 0,0598 J/cm² a causa dell'accumulo termico, che è inferiore alla soglia del singolo-impulso.

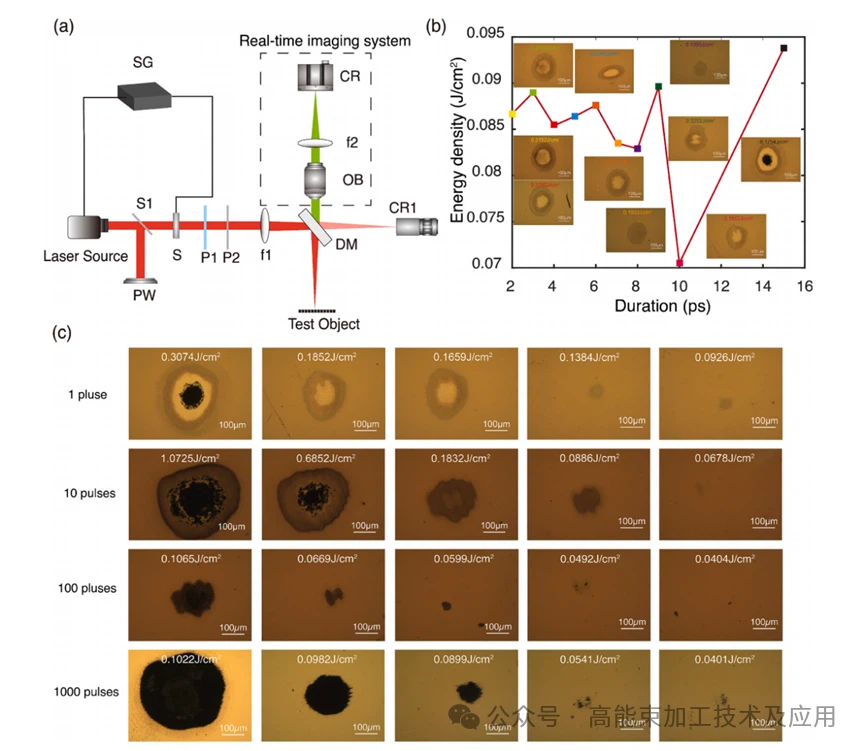

Nella Figura 4, la configurazione sperimentale ottiene un controllo preciso dei parametri laser e l'osservazione in tempo reale-del danno attraverso un modulo di controllo dell'energia composto da una sorgente laser con larghezza di impulso regolabile da 2-15 ps, una piastra a semi-onda e un polarizzatore, nonché un modulo di monitoraggio in tempo reale-con un sistema di imaging in campo scuro; la curva mostra che nell'intervallo di larghezza di impulso di 2-15 ps, la soglia di danno AMG è più bassa a 10 ps (valore sperimentale 0,0705 J/cm², altamente coerente con il valore simulato di 0,076 J/cm²); la figura (c) mostra che con una larghezza di impulso di 10 ps, man mano che il numero di impulsi aumenta da 1 a 1000, l'area del danno AMG si espande gradualmente e gli schizzi di materiale diventano sempre più gravi, riflettendo chiaramente l'effetto di accumulo di impulsi multipli.
Conclusione:
Questo studio combina teoria (RCWA+TTM) ed esperimenti per chiarire il comportamento al danno dell'AMG sotto laser a picosecondi: RCWA identifica accuratamente gli angoli delle creste come aree vulnerabili, TTM simula efficacemente la dinamica del reticolo di elettroni-per prevedere le soglie di danno e gli esperimenti confermano che 10 ps è la soglia di danno più bassa (risultante dagli effetti sinergici del rilassamento dell'elettrone-fonone, della limitazione della diffusione termica del reticolo e dell'assorbimento transitorio). Esiste un effetto cumulativo significativo con l'irradiazione multi-impulso da 1 kHz, con una soglia di danno decrescente e un peggioramento del danno morfologico all'aumentare del numero di impulsi. Sebbene TTM non riproduca completamente i valori sperimentali assoluti a causa della trascuratezza dei difetti dei materiali, delle dinamiche di cambiamento di fase (come l'evaporazione) e degli effetti meccanici (come lo stress termico), fornisce comunque un quadro analitico unificato per l'interazione tra film metallici strutturati e laser ultraveloci. I risultati rappresentano un'importante guida per migliorare la durabilità dei sistemi laser ad alta-potenza e dei componenti ottici di precisione, progettare la protezione laser nel settore aerospaziale e nella lavorazione laser industriale e fornire prove chiave per l'ottimizzazione dei materiali e delle strutture delle pellicole resistenti al laser-.
